GSRC双色防脱层镀锌钢骨架缠绕管

产品定义：

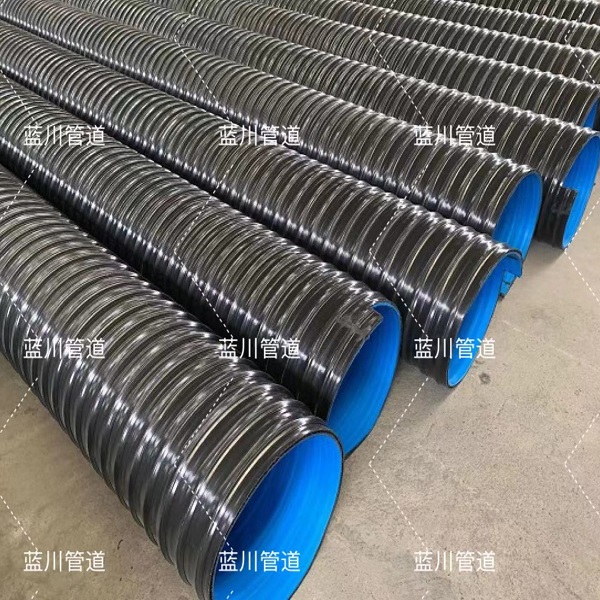

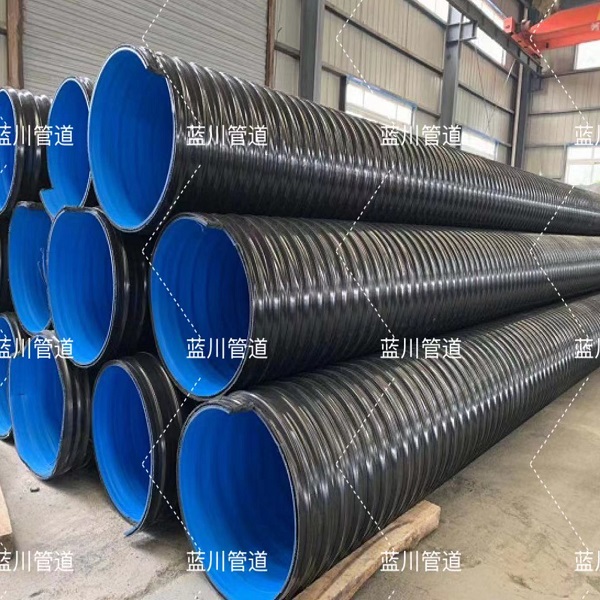

     以聚乙烯（PE）树脂为原材料，采用双层共挤工艺成型为内壁蓝色、外壁黑色的内层板带，采用镀锌钢带轧制成“Ω”形的钢骨架以机械卡扣形式卡入板带作为主要支撑的防脱层结构，外壁用玄武岩或玻璃纤维网增强的复合聚乙烯层，使用缠绕成型工艺，加工制成内壁平直光滑、呈单层结构壁，外壁呈螺旋波纹状的双色防脱层镀锌钢骨架缠绕管（简称“GSRC”管道）

  执行标准：T/SCSX 0906—2019

 管道结构：单层结构壁、内衬“Ω”形状镀锌钢带、外壁呈波纹状；

 性能特点：

   1）能有效防止内壁钢塑出现“开裂脱层“现象

① 钢和塑密度相差4倍，热膨胀系数相差16倍，传统钢带管、塑钢管都是钢塑树脂粘接在一起，故而在热胀冷缩情况下内壁会出现内壁脱层现象。

② 有效防止防止钢塑脱层：GSRC管材用“Ω”镀锌钢骨架物理反扣在波峰内壁，连续缠绕整条管线，内外层有高密度聚乙烯密封包裹，钢带具有延展性，能有效防止钢与塑因热膨胀系数不同而分离造成的内壁脱层问题。

2）采用镀锌钢骨架，屈服和抗拉伸强度比冷轧钢高10~20%，耐腐蚀性更强：

           3-1镀锌钢带主要力学性能

3）环刚度更高，承压能力强：

中间“Ω”加筋钢骨架连续缠绕整条管线，内衬玻璃纤维网增强，能够极大提高波峰的结构稳定性、环刚度的稳定性和管材的抗蠕变性，韧性得到很大提高。环刚度可高达SN20以上。

环刚度等级：SN8、SN10、SN12.5、SN16、SN20、SN25

4）优良的环柔性：

高柔韧性、抗形变能力强；内衬钢骨架双侧有两条直立内肋镶嵌和支撑，使管材的波峰、波谷高强度的融为一体，能极大的提高环刚度和结构稳定性，既能抵御强大的外部压力，又能使管材不变形，大大增强了管材的抗冲击、抗外力、抗弯曲能力，防止管材使用过程中受压而屈曲塌陷。

5）密封性好：

① 采用卡箍弹性密封收缩套柔性连接，能达到优良的密封效果，防止管材连接渗漏；

② 有效防止地质沉降：304不锈钢卡箍弹性密封连接和F型双胶圈承插式柔性，能有效防止地质沉降。

6）结构稳定可靠，使用寿命长：

  采用双层共挤工艺，内衬钢骨架双侧有两条直立内肋镶嵌支撑，使管材的波峰、波谷高强度的融为一体，结构稳定，使用寿命能达到50年以上。

    7）安装成本低、施工速度快、后期维护费用低。

 连接方式：

    卡箍弹性密封收缩套柔性连接、F型双胶圈承插式柔性。
