给排水工程审图八大要点

发布时间:2017/07/17 19:49:18   Click:

为了减少施工图出差错,确保给排水工程施工能够顺利完成并且保证给排水工程的质量,降低建设投入资金,在工程师审核图纸的时候要注意以下八大要点:

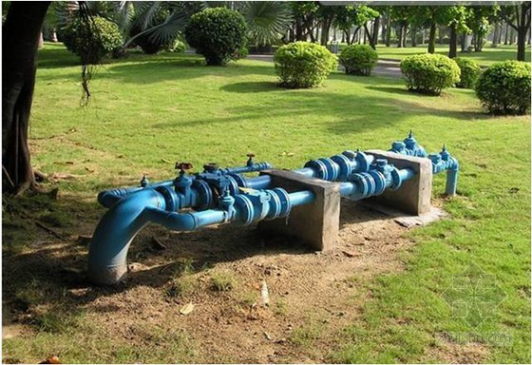

1)看设计总图时要审核总设计用水量是否配合,以及当地的平均水压与选用的管径是否合适,以及水质的洁净程度,要考虑水垢积聚减小管道流量的发生,所以进水总管应在总用水量基础上加大一级管道,要核对管道与其他管道或建筑物有无影响和妨碍施工,是否需要改道。

2)在看单位工程的施工图时,主要是看给水系统透视图,在审核中主要应检查管道设置是否合理,水表设置的位置是否便于查看和检修,要进行局部检修时是否有了控制的阀门,配置的卫生器具是否经济合理。

3)对于大型公共建筑、高层建筑给水施工图,要审核有无单独的消防用水系统,而它不能混在一般用水管道中它应有中一独的阀门井中,单独管道,单用阀门,放置阀门井的位置是否便少启闭,便少检修,周围有无障碍物,以确保消防时紧急使用。

4)对设计所选用的排水管、材料、排水系统相配合的卫生器具,审图时可以对所用材料的利弊提出问题或建议,可供设计或使用单位参考。

5)根据使用情况可审核管径大小是否合适,如一些公共卫生间由于目前使用条件及人员的复杂,其污水总立管管径不能按通常几个蹲位来计算,有时设计DN100的管径,往往需要加大到DN150,使用上才比较方便,不易被堵塞。

6)对排水室外部分进行审核,主要是管道坡度是否注明,坡度是否足够,污水管汇流弯处是否设置检查井,其深度是否足够,还应注意检查井的位置是否会污染环境及影响易受污染的地下物。

7)土建图与给排水施工图互相校核的内容主要是标高,上下层房间使用功能相同,防止上部房间为厨卫,下部为住房,这样损去了房间的完美,一旦以上部厨卫间漏水,就会严重影响下部房间的使用,同时也要防止将外立管设置于阳台处,既不便与安装更重要是影响美观。

8)给排水管穿梁时在某些部位会影响结构,因为排水管穿过梁时要占用一个管道位置,使梁的截而减少,削弱了梁的强度,特别是阳台外悬臂挑梁的根部,不允许有排水管穿过,否则无法保证悬臂的强度,留下安全隐患。
